產品別名：飛秒激光光纖光柵、高強度光纖光柵、高可靠性光纖光柵、耐高溫光纖光柵、聚酰亞胺光纖光柵、不剝涂層光柵、大應變光纖光柵、高抗拉光纖光柵。

本產品為采用飛秒激光刻寫方式在高強度光纖上刻寫的光纖光柵，透過涂覆層無剝除直寫，聚丙烯酸酯/聚酰亞胺涂覆，高強度光纖光柵（FBG）。基于其高強度、高抗拉特性，可單獨購買使用，或配套用于大成永盛“光纖光柵應變傳感器（FBG應變計），光纖光柵應力傳感器（FBG拉力計）”。光纖光柵（FBG）參數僅為參考，制成光纖光柵傳感器（FBG sensor）后參數會略有變化，隨用戶需求不同可提供定制。

高強度光纖光柵品牌：北諾、毛細、OFSCN

布拉格FBG光纖光柵實物視頻展示：

高強度光纖光柵產品特色

傳統光纖光柵在采用紫外光掩模板生產時，為了克服光纖涂覆層對于紫外光的阻擋和吸收，需要剝除涂覆層，并在刻寫光纖光柵后進行重涂敷操作，這一操作會降低成品光纖光柵的強度，損失FBG抗拉能力。

北京大成永盛科技有限公司的高強度光纖光柵，精選OFSCN?高強度光纖，采用飛秒激光直接刻寫而成，在布拉格光纖光柵的生產過程中無需剝除涂覆層，制成的高強度光纖光柵具有無損傷、高強度、高抗拉、波長定制靈活等優點?？杀挥糜凇氨敝Z?毛細?無縫鋼管系列光纖光柵應變傳感器（FBG應變計），光纖光柵應力傳感器（FBG拉力計）”，也可不封裝單獨使用。

布拉格FBG光纖光柵參數列表

參數值
尾纖+光纖光柵（FBG）長度	由客戶定制的長度確定
光纖光柵（FBG）工作溫度范圍	-200 ~ 300℃（攝氏度）
光纖光柵（FBG）用光纖類型	高強度光纖
光纖光柵（FBG）用光纖涂覆層	丙烯酸酯/聚酰亞胺
光纖光柵（FBG）波長偏差	+/-0.3nm
是否可做多點	可定制光纖光柵串
FBG光纖光柵類型	布拉格光纖光柵，默認切趾
FBG光纖光柵長度	3mm / 5mm / 6mm / 8mm 可定制
FBG光纖光柵中心波長	常規C波段1525 ~ 1565nm，可擴展1510 ~ 1590nm
光纖光柵（FBG）帶寬 @3dB	≤0.4nm
光纖光柵（FBG）SLSR抑制比	≥15db
光纖光柵（FBG）反射率	≤75%可定制
光纖光柵（FBG）存儲溫度	-40 ~ 85℃（攝氏度）

光纖光柵（FBG）應變量

本測試數據針對聚酰亞胺光纖：常規≥25000με（微應變），定制≥40000με

高強度光纖光柵所用光纖參數：

點擊此處查看OFSCN?高強度光纖光柵可用光纖的參數（定制的OFSCN?高強度光纖）：

300℃ SM Polyimide Optical Fiber - High & Low Temperature Optical Fiber - Doped/Pure Silicon Core Optical Fiber



附圖1：

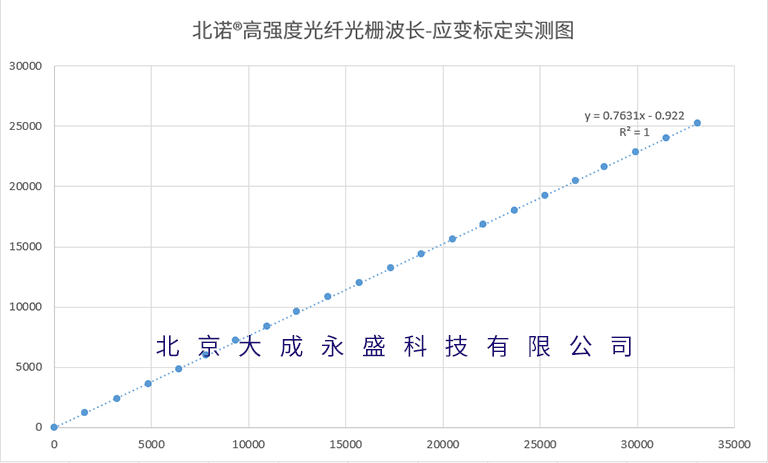

附圖2：

Y軸單位με，X軸單位pm

---

OFSCN?高強度光纖光柵主要特點：

• 高可靠性和高機械強度：由于采用了篩選過的高強度聚酰亞胺涂覆光纖，并結合了飛秒激光不剝除涂層的刻寫方式最大限度地保留了光纖原始的機械強度，大大降低了光纖在生產和使用過程中的斷裂風險，確保了產品在嚴苛環境下的長期穩定性。
• 耐高溫性能極佳：聚酰亞胺涂層能夠承受高達300℃甚至更高的溫度，這使得光纖光柵在高溫環境下能長期穩定工作。飛秒激光刻寫技術不會破壞涂層，進一步保障了產品的耐高溫特性。
• 無需剝除涂層：飛秒激光能夠直接穿透聚酰亞胺涂層在光纖纖芯內刻寫光柵，省去了傳統工藝中的涂層剝除和重涂敷環節，提高了生產效率，同時避免了對光纖的潛在損傷。
• 尺寸小巧，耐化學腐蝕：聚酰亞胺涂層薄，使得光纖整體尺寸更小。同時，該涂層具有優異的耐化學腐蝕性能，能在油氣、化工等惡劣環境中穩定運行。
• 應用靈活：柵區長度可選2mm、3mm、4mm、5mm、6mm、8mm，為客戶提供了更精細的定制選擇，以滿足不同的測量需求。

OFSCN?高強度光纖光柵可能的應用場景和行業：

該款光纖光柵/光纖光柵串憑借其突出的高可靠性、高機械強度、耐高溫和非侵入式生產工藝，在多種特殊和高要求的應用場景下都具有廣闊前景。

OFSCN?高強度光纖光柵應用場景舉例：

• 封裝后使用：可作為核心傳感元件，封裝后制成各種傳感器，用于：
  • 航空航天：監測發動機、機身結構在極端溫度和應力下的應變和振動，由于其高可靠性，特別適合用于關鍵部件的長期健康監測。
  • 土木工程：用于橋梁、隧道、大壩等大型基礎設施的結構健康監測，其高強度可以更好地抵抗施工和使用過程中的意外損傷。
  • 工業領域：監測高溫高壓設備（如鍋爐、管道）的應力和應變，其高可靠性能夠確保測量數據的長期準確性。
• 不封裝直接使用：在實驗室或科研環境中，該光纖光柵可直接用于：
  • 高溫高應力實驗：直接用于測量高溫高應力設備或材料的應力、應變、振動等參數，其高強度能承受更高的實驗載荷。
  • 惡劣環境監測：在化工、冶金等腐蝕性或高溫環境中，直接進行結構健康監測，無需擔心光纖本身因環境影響而損壞。
